市政管道工程识图知识大全，再也不会分不清~

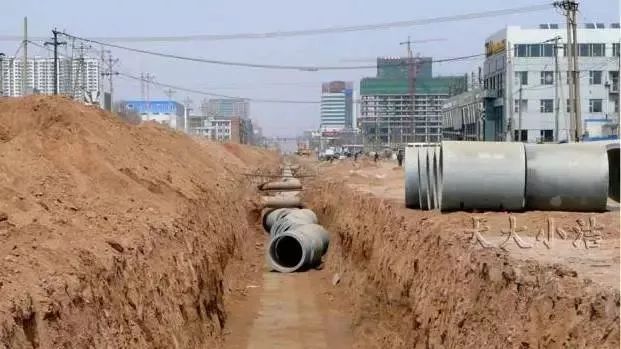

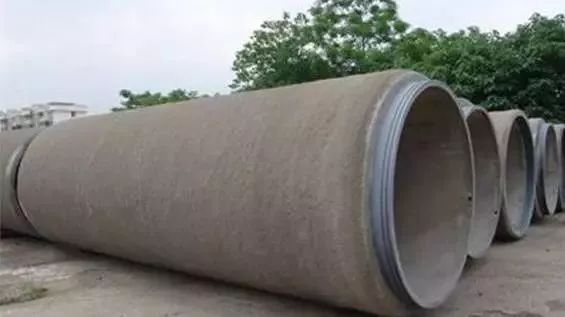

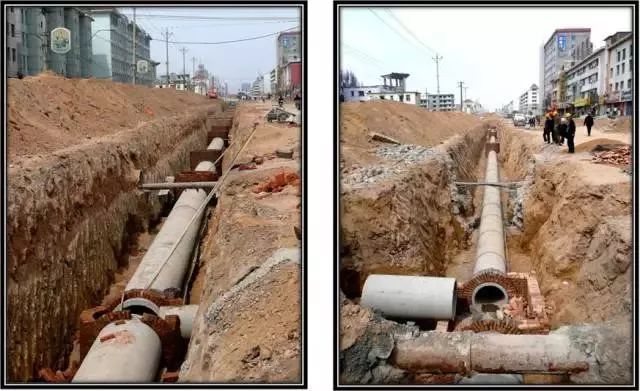

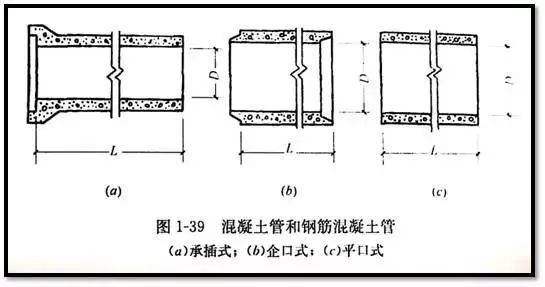

▲PCCP

▲钢筒混凝土管

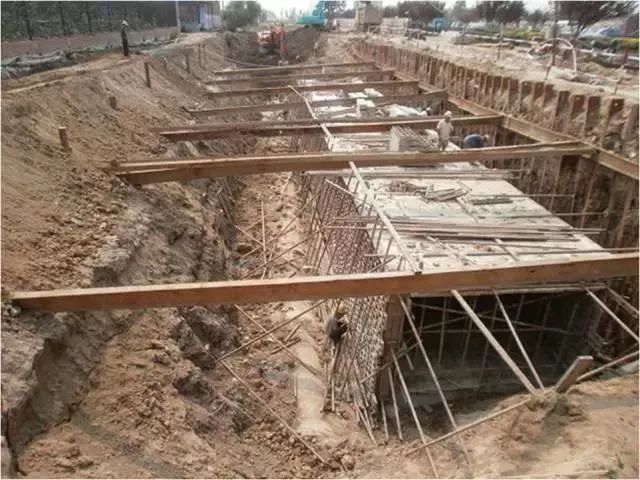

▲现浇钢筋混凝土管渠

      2、陶土管

      上釉后管壁光滑，抗渗，抗腐蚀；易碎，强度低。

      适用于排除酸性工业废水或地下水有侵蚀性时。

      管口形式：承插，平口。

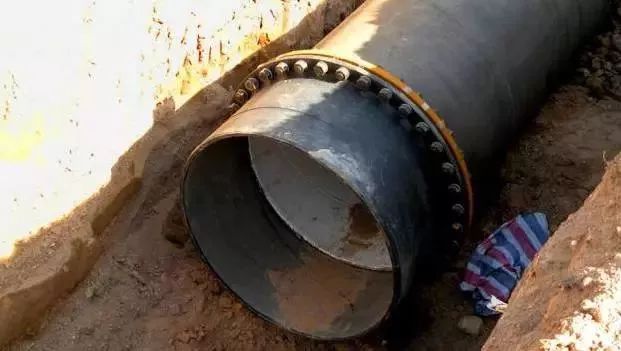

      3、金属管

      强度高，抗渗，管壁光滑，接口少；价格高，易腐蚀。

      适用于抗震等级高，地下水位高或承受高压，流砂严重或对渗漏要求特别高的地段。

      管口形式：法兰，承插。

      常见管材：钢管，铸铁管。

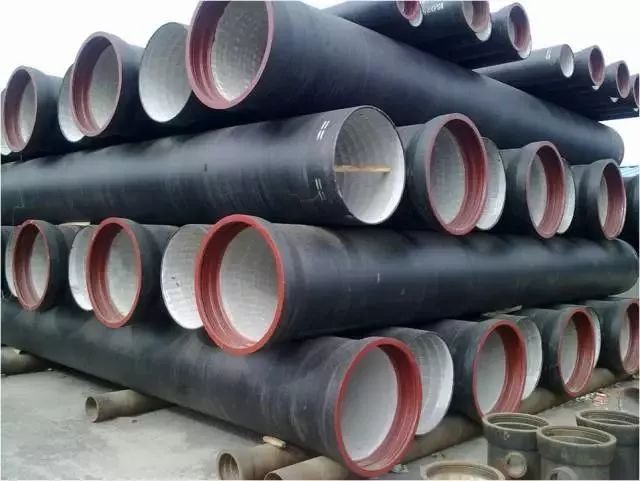

▲铸铁管

      4、塑料管道

      施工方便，材质轻，内壁光滑；强度较低，刚性差，热胀冷缩大，在日照下易老化。

      管口连接：粘接，电熔焊接。

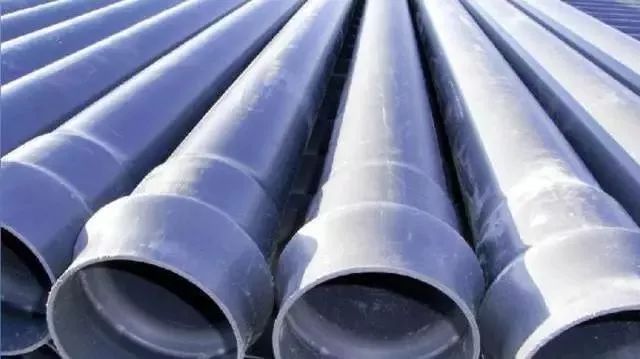

      常见管材：UPVC硬聚氯乙烯，PE聚乙烯，PP聚丙烯。

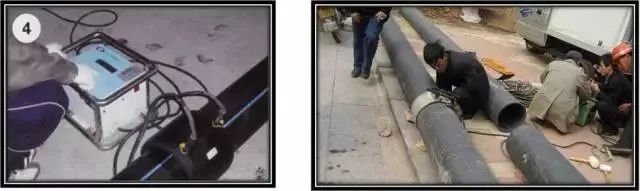

▲塑料管电熔焊接

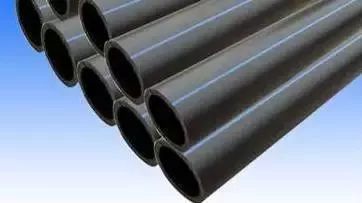

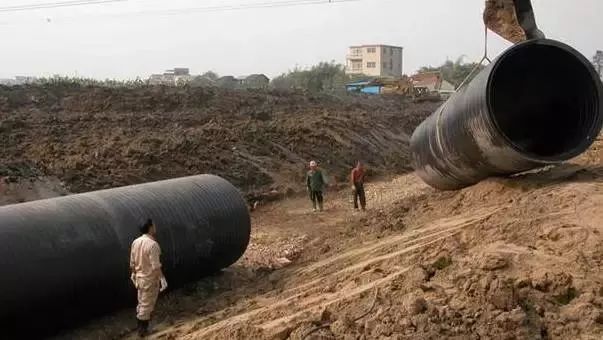

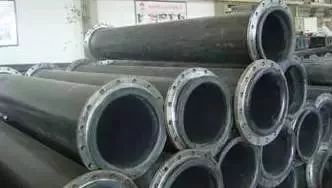

▲PE管

       5、新型管材：HDPE高密度聚乙烯，FRP玻璃钢，玻纤混凝土等

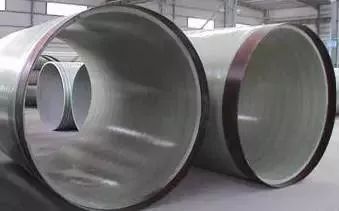

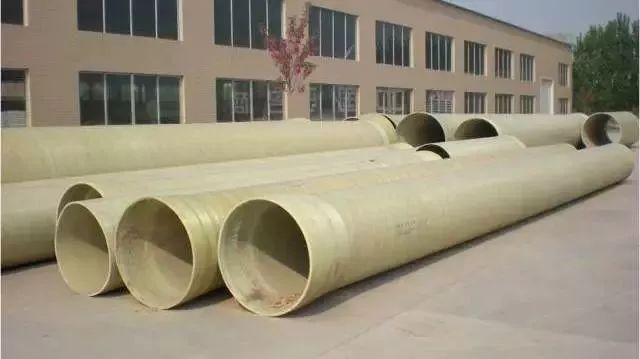

▲FRP管

      1、配件

      在管道的转弯，分支，变径及连接其他设备处使用。

      如：三通，四通，弯头，异径管（变径管），短管（变接口）等。

      2、附件

      输配水控制

      止回阀：控制水流只朝一个方向流动，防止倒流。

      排气阀：排骨管道中的气体，减小水流阻力。

      泄水阀：排空管道，清除沉淀物。

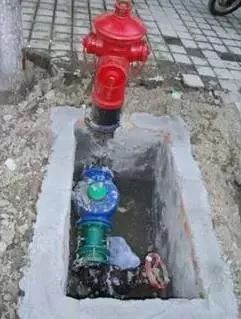

      消防栓：消防车取水设施。

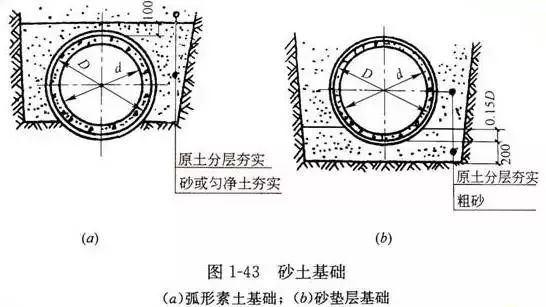

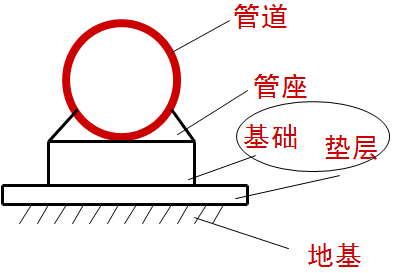

      1、砂土基础

      弧形素土基础，砂垫层基础。

      适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7～2.0m之间的管道，不在车行道下的次要管道及临时性管道。

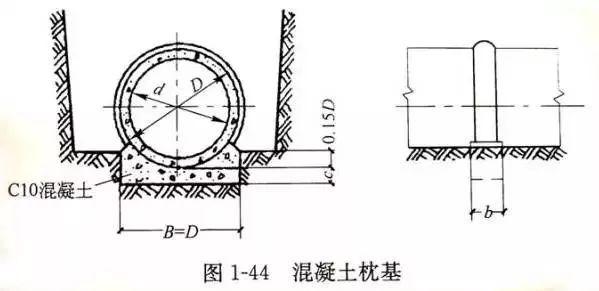

      2、混凝土枕基

      在管道接口下设混凝土垫块。

      适用于土壤条件较好、无地下水的地区，给排水支管。

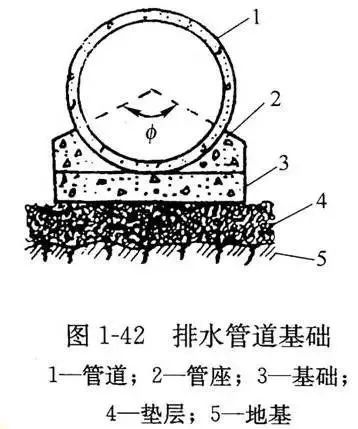

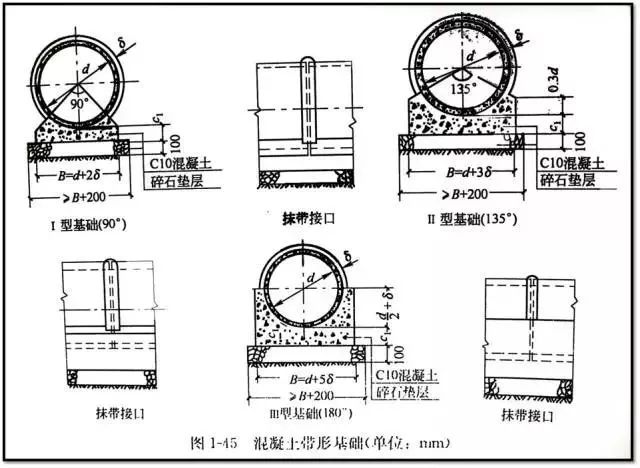

      3、混凝土带形基础

      沿管道全长铺设带状水泥混凝土，适用于各种土质，特别是土壤条件差、震区、重要管道等。

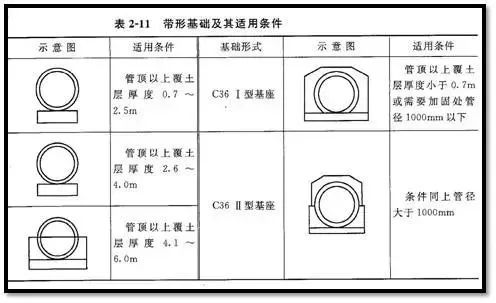

      按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。

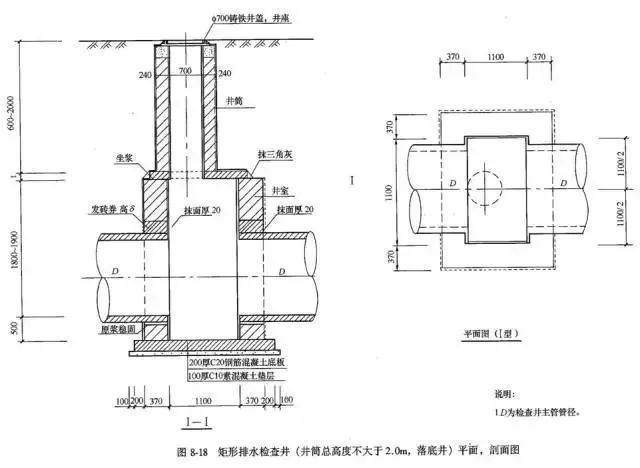

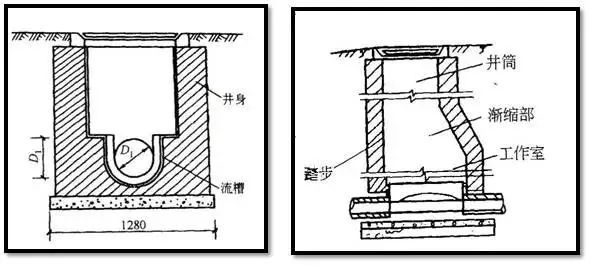

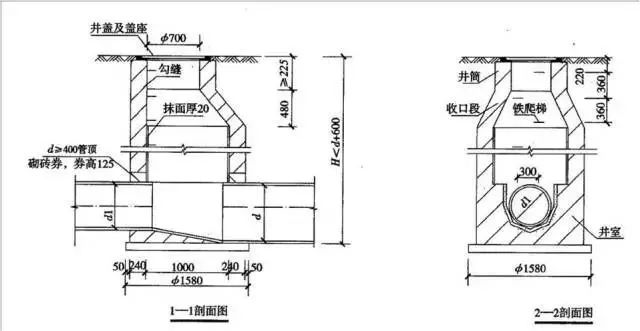

      1、检查井

      功能：便于对管道衔接以及定期检查和疏通。

      位置：管道交汇，转弯，尺寸或坡度改变处，跌水，相隔一定距离的直线段上。

      构造：由井底，井身，井盖组成。

      ①井底

      一般采用低标号混凝土、基础采用碎、卵石或混凝土；

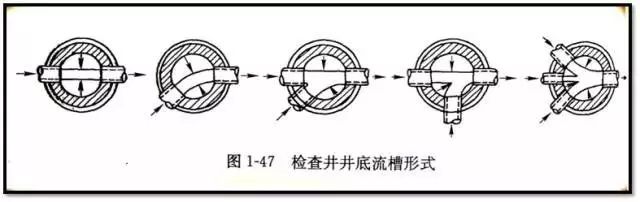

      宜设流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤积；

      流槽两侧至井壁间应有不小于20cm的宽度，以便于养护人员下井时立足，即沟肩。

      ②井身

      以砖、石砌筑，也可以钢筋混凝土现浇。

      不需要下井的浅检查井，井身为直壁圆筒形；需要下井的其井身在构造上分为井室、渐缩部、井筒三个部分。

      井室直径不小于1m，井筒直径不小于0.7m。井室与井筒间以渐缩部连接。也可在井室上加钢筋混凝土盖板，在盖板上砌筑井筒。

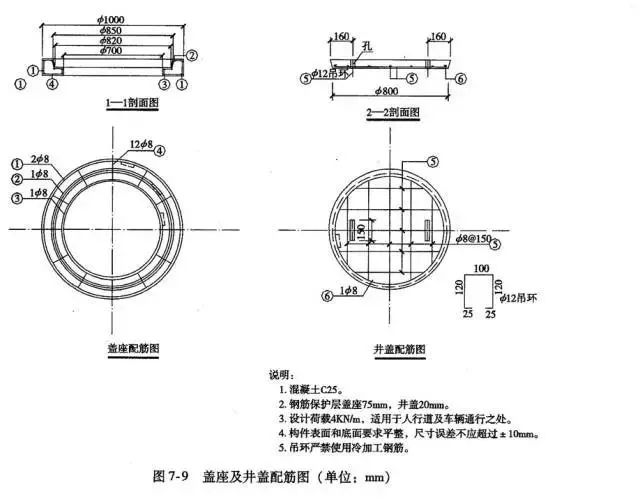

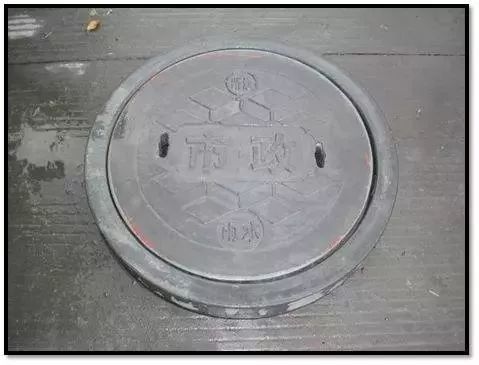

      ③井盖

      由井盖和盖座组成，常用采用铸铁、钢筋混凝土等。

      为防止雨水流入，盖顶应略高于地面。

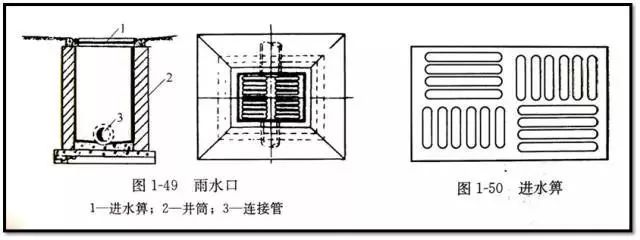

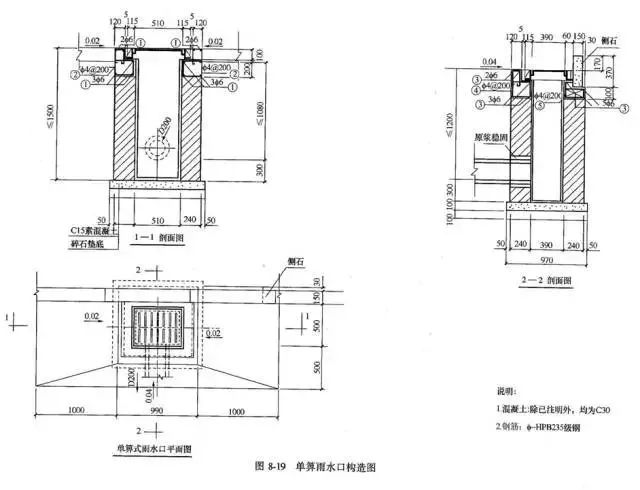

      2、雨水口

      功能：收集地表径流的雨水，将其引入雨水管道。

      位置：道路交叉口，直线上一定距离（25-50m）处，路缘石低洼地。

      构造：由基础，井箅，井筒，连接管组成。

      1、阀门井

      功能：安装各种给水管道附件，方便操作和养护。

      2、泄水阀井

      功能：排除泄水阀所排放水，由湿井与阀门井相连组成。

      3、支墩

      功能：防止管道的承插接口因承受过大的水流推力，而导致接口脱落。

      位置：弯管、三通、变径等位置。

      标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。

      压力管应标注管中心标高。

      沟渠和重力管应标注沟（管）内底标高。

      公称直径：DN，常用于金属管材。如：铸铁管DN25。

      外径：D×δ，常用于不锈钢管、无缝钢管。如：不锈钢管D108×4。

      内径：d，常用于混凝土管、陶土管等。如：钢筋混凝土管d300。

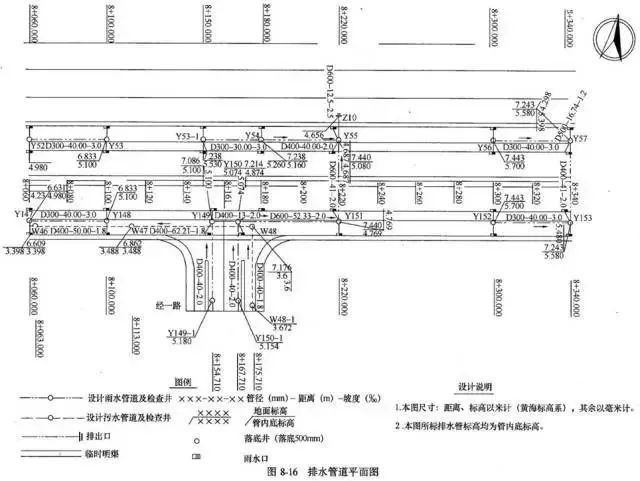

      图示内容

      表明管道的平面位置，管道直径、长度、坡度，检查井位置、编号，水流方向等。

      比例：1：500或1:1000,与道路施工图一致。

      方位：坐标网或指北针

      道路平面图：中心线、边线、桩号等

      管线：雨水Y、污水W、给水J，以不同的线型表示。

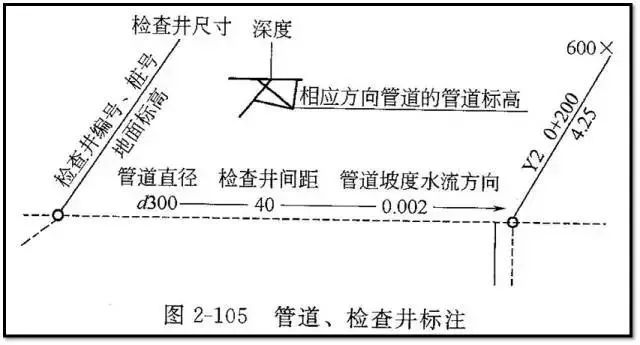

      附属构筑物：图例表示井编号，如W5，5号污水检查井。

      标高：地面标高和管道标高

      管道：直径、长度、坡度、流向。

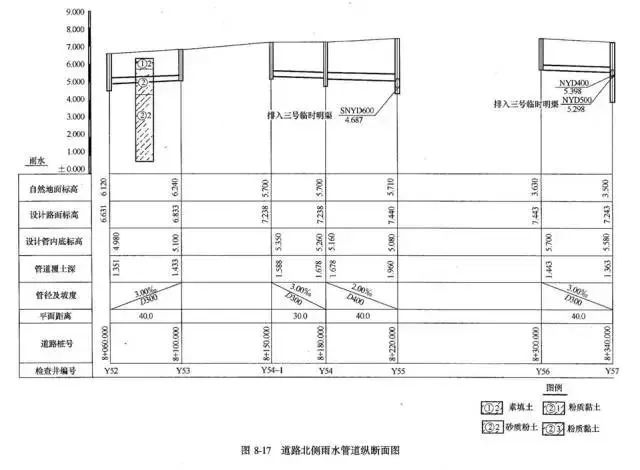

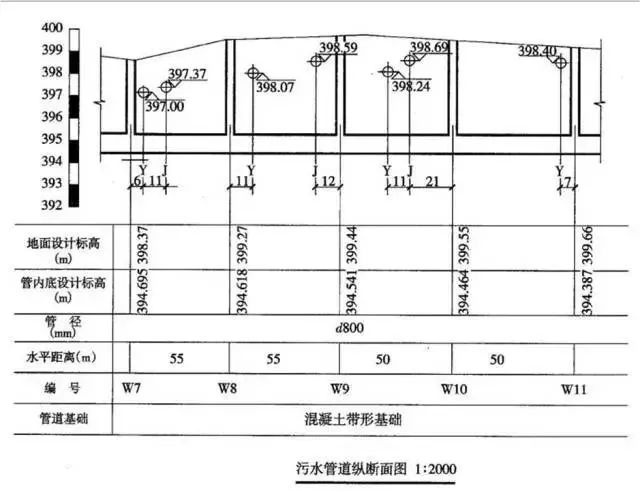

      图示内容

      表示地面起伏情况，管道敷设深度，管道直径及坡度，与其他管道交接情况。

      横向表示长度，竖向表示管径与标高。

      图样部分

      比例：竖向比例常为横向比例的10倍n线形；粗双线—管道，粗实线—地面，双竖线—检查井。

      支管标注：SYD400—方位、代号、管径，即表示由南向接入的直径400mm的雨水管道。

      图表部分

      • 编号：检查井编号。

      • 平面距离：相邻检查井的中心距离。

      • 管径及坡度：当管径与坡度不变时，可只标一个。

      • 管道标高：排水管是指检查井进，出口管道内底标高。

      • 设计路面标高：由道路中线设计标高，道路横坡，检查井距道路中心线的距离而推算。

      • 原地面标高：原始自然地面。
